（1.1）在线看片网址清洗的作用

在线看片网址清洗的作用原理主要是：

（A）對材料表麵的刻蝕作用--物理作用

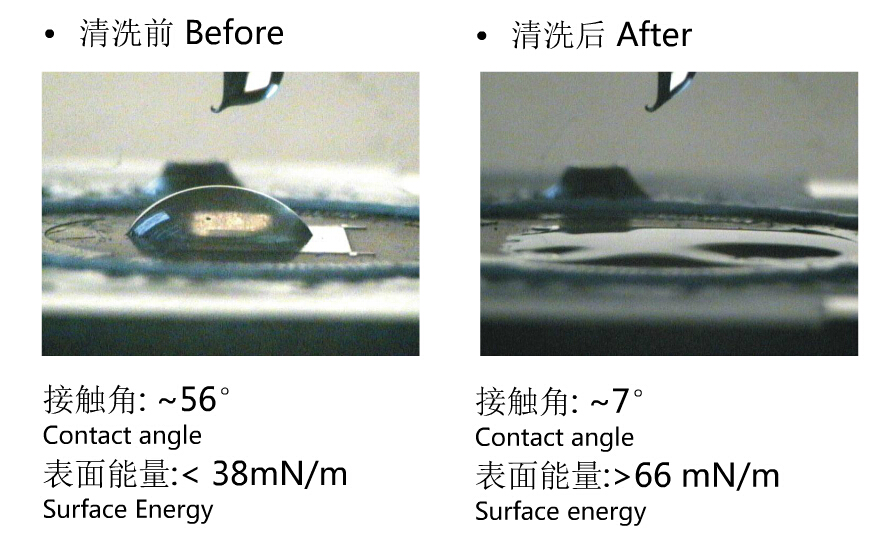

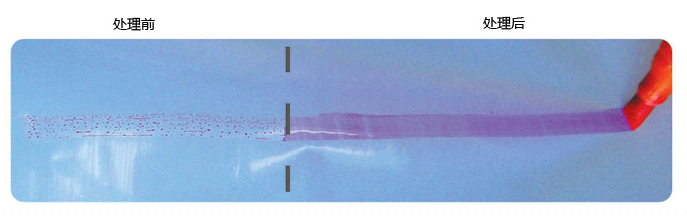

在线看片网址體中的大量離子、激發態分子、自由基等多種活性粒子，作用到固體樣品表麵，不但清除了表麵原有的汙染物和雜質，而且會產生刻蝕作用，將樣品表麵變粗糙，形成許多微細坑窪，增大了樣品的比表麵。提高固體表麵的潤濕性能。

（B）激活鍵能，交聯作用

在线看片网址體中的粒子能量在0~20eV，而聚合物中大部分的鍵能在0~10eV，因此在线看片网址體作用到固體表麵後，可以將固體表麵的原有的化學鍵產生斷裂，在线看片网址體中的自由基與這些鍵形成網狀的交聯結構，大大地激活了表麵活性。

（C）形成新的官能團--化學作用

如果放電氣體中引入反應性氣體，那麽在活化的材料表麵會發生複雜的化學反應，引入新的官能團，如烴基、氨基、羧基等，這些官能團都是活性基團，能明顯提高材料表麵活性。

在线看片网址清洗作為重要的材料表麵改性方法，已經在眾多免费看片污版廣泛使用。

與傳統的一些清洗方法，如超聲波清洗、UV清洗等，具有以下優點：

（A）處理溫度低

處理溫度可以低至80℃、50℃以下，低的處理溫度可以確保對樣品表麵不造成熱影響。

（B）處理全程無汙染

在线看片网址清洗機本身是很環保的設備，不產生任何汙染，處理過程也不產生任何汙染。

可以與原有生產流水線搭配，實現全自動在線生產，節約人力成本。

（C）處理效果穩定

在线看片网址清洗的處理效果非常均勻穩定，常規樣品處理後較長時間內保持效果良好。

（D）可以完美搭配自動化流水線，提高生產效率

根據用戶現場需求，配置最優的流水線生產方案，大大提高生產效率。

影響粘接物理強度的物理因素

1.表麵粗糙度：
當膠粘劑良好地浸潤被粘材料表麵時（接觸角θ<90°），表麵的粗糙化有利於提高膠粘劑液體對表麵的浸潤程度，增加膠粘劑與被粘材料的接觸點密度，從而有利於提高粘接強度。反之，當膠粘劑對被粘材料浸潤不良時（θ>90°）,表麵的粗糙化就不利於粘接強度的提高。
2.表麵處理:
粘接前的表麵處理是粘接成功的關鍵，其目的是能獲得牢固耐久的接頭。由於被粘材料存在氧化層（如鏽蝕）、鍍鉻層、磷化層、脫模劑等形成的“弱邊界層”，被粘物的表麵處理將影響粘接強度。例如，聚乙烯表麵可用熱鉻酸氧化處理而改善粘接強度，加熱到70-80℃時處理1-5分鍾，就會得到良好的可粘接表麵，這種方法適用於聚乙烯板、厚壁管等。而聚乙烯薄膜用鉻酸處理時，隻能在常溫下進行。如在上述溫度下進行，則薄膜的表麵處理，采用在线看片网址或微火焰處理。
對天然橡膠、丁苯橡膠、丁腈橡膠和氯丁橡膠表麵用濃硫酸處理時，希望橡膠表麵輕度氧化，故在塗酸後較短的時間，就要將硫酸徹底洗掉。過度的氧化反而在橡膠表麵留下更多的脆弱結構，不利於粘接。
對硫化橡膠表麵局部粘接時，表麵處理除去脫膜劑，不宜采用大量溶劑洗滌，以免不脫膜劑擴散到處理麵上妨礙粘接。
鋁及鋁合金的表麵處理，希望鋁表麵生成氧化鋁結晶，而自然氧化的鋁表麵是十分不規則的、相當疏鬆的氧化鋁層，不利於粘接。所以，需要除去自然氧化鋁層。但過度的氧化會在粘接接頭中留下薄弱層。
3.滲透：
已粘接的接頭，受環境氣氛的作用，常常被滲進一些其他低分子。例如，接頭在潮濕環境或水下，水分子滲透入膠層；聚合物膠層在有機溶劑中，溶劑分子滲透入聚合物中。低分子的透入首先使膠層變形，然後進入膠層與被粘物界麵。使膠層強度降低，從而導致粘接的破壞。
滲透不僅從膠層邊沿開始，對於多孔性被粘物，低分子物還可以從被粘物的空隙、毛細管或裂縫中滲透到被粘物中，進而侵入到界麵上，使接頭出現缺陷乃至破壞。滲透不僅會導致接頭的物理性能下降，而且由於低分子物的滲透使界麵發生化學變化，生成不利於粘接的鏽蝕區，使粘接完全失效。
4.遷移：
含有增塑劑被粘材料，由於這些小分子物與聚合物大分子的相容性較差，容易從聚合物表層或界麵上遷移出來。遷移出的小分子若聚集在界麵上就會妨礙膠粘劑與被粘材料的粘接，造成粘接失效。
5.壓力：
在粘接時，向粘接麵施以壓力，使膠粘劑更容易充滿被粘體表麵上的坑洞，甚至流入深孔和毛細管中，減少粘接缺陷。對於粘度較小的膠粘劑，加壓時會過度地流淌，造成缺膠。因此，應待粘度較大時再施加壓力，也促使被粘體表麵上的氣體逸出，減少粘接區的氣孔。
對於較稠的或固體的膠粘劑，在粘接時施加壓力是必不可少的手段。在這種情況下，常常需要適當地升高溫度，以降低膠粘劑的稠度或使膠粘劑液化。例如，絕緣層壓板的製造、飛機旋翼的成型都是在加熱加壓下進行。
為了獲得較高的粘接強度，對不同的膠粘劑應考慮施以不同的壓力。一般對固體或高粘度的膠粘劑施高的壓力，而對低粘度的膠粘劑施低的壓力。
6.膠層厚度：
較厚的膠層易產生氣泡、缺陷和早期斷裂，因此應使膠層盡可能薄一些，以獲得較高的粘接強度。另外，厚膠層在受熱後的熱膨脹在界麵區所造成的熱應力也較大，更容易引起接頭破壞。
7.負荷應力:
在實際的接頭上作用的應力是複雜的，包括剪切應力、剝離應力和交變應力。
（1） 切應力：由於偏心的張力作用，在粘接端頭出現應力集中，除剪切力外，還存在著與界麵方向一致的拉伸力和與界麵方向垂直的撕裂力。此時，接頭在剪切應力作用下，被粘物的厚度越大，接頭的強度則越大。
（2） 剝離應力：被粘物為軟質材料時，將發生剝離應力的作用。這時，在界麵上有拉伸應力和剪切應力作用，力集中於膠粘劑與被粘物的粘接界麵上，因此接頭很容易破壞。由於剝離應力的破壞性很大，在設計時盡量避免采用會產生剝離應力的接頭方式。
